高壓開關是電力系統中最重要的控制和保護設備。JJG1120-2015《高壓開關動作特性測試儀檢定規程》規定需要定期對高壓開關的分/合閘時間、分/合閘速度、分/合閘同期性、平均速度等動特性進行試驗。市場上圍繞上述要求出現了多種型號的高壓開關動特性測試儀,隨著管理的制度化、正規化發展,對此類測試儀性能的校準提出了相應的要求。

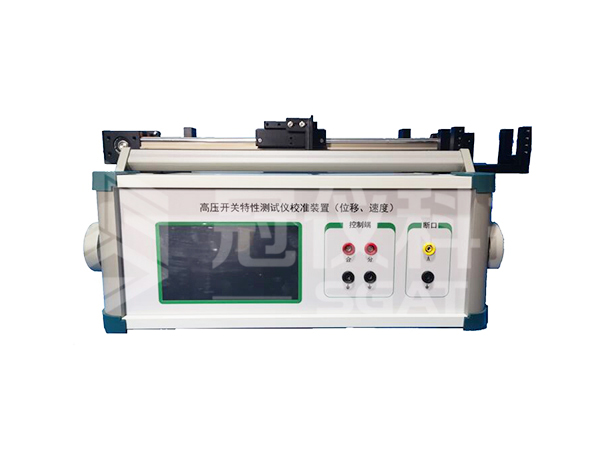

開關特性測試儀校準裝置,采用模擬被測開關觸頭產生預定的動作(合閘、分閘和彈跳),同時對相應的時間進行準確地測量,給出動作時間供校準用。原理框圖如圖1所示。

圖1 系統原理框圖
合閘時間:從接到合(閘)指令瞬間起到所有極觸頭都接觸瞬間的時間間隔。
為了更直觀的對合閘測試進行理解,根據合閘時間的定義,下面將合閘測試以邏輯時序圖的形式表示合閘測試的過程:

分閘時間:從開關分閘操作起始瞬間(即接到分閘指令瞬間)起到所有極的觸頭分離瞬間的時間間隔。
為了更直觀的對分閘測試進行理解,根據合閘時間的定義,下面將分閘測試以邏輯時序圖的形式表示分閘測試的過程:

彈跳時間:開關動觸頭與靜觸頭在分(合)閘操作中,從第一次分開(合上)開始到最后穩定地分開(合上)為止的時間。
為了更直觀的對彈跳測試進行理解,根據彈跳時間的定義,下面將彈跳測試以邏輯時序圖的形式表示彈跳測試的過程:

可以同時對一路開關觸頭進行模擬合、分閘及彈跳動作;
可以任意設置的運動位移和速度,從而校準開關特性測試儀的速度;
位移設置范圍寬:10mm~240mm;
大屏幕液晶菜單顯示,操作簡單、方便;
參數 | 位移 | 平均速度 |
校驗范圍 | 10mm~240mm | 0.1 m/s -2m/s |
準確度 | ±0.2%設定值±0.1m | ±0.3%設定值±0.005m/s |
位移:10mm~240mm
平均速度:(0.1~2)m/s
位移參數:±0.2%設定值±0.1mm;
速度參數:±0.3%設定值±0.005m/s。

斷口接口:本裝置最多支持路斷口進行模擬,如圖所示,每路斷口下方的黑色接口為每路斷口對應的接口。
控制端接口:該斷口主要是接受合閘信號和分閘信號,輸入的合閘信號和分閘信號為高電平220V的脈沖信號。

CH1、CH2:該接口分別對應安裝在速度平臺上的兩個固定位置傳感器的光電信號,主要用于校準整個裝置的速度參數,當處于校準狀態時,該兩個接口會分別輸出兩個脈沖信號;
光柵接口:該接口用于連接速度平臺的光柵尺;
伺服接口:該接口用于連接控制器的CN1接口;
限位接口:該接口用于連接速度平臺的限位開關;
CN2(編碼器接口):該接口用于連接電機的編碼器接口;
CN1(控制接口):該接口用于連接伺服接口;
UVW接口:該接口用于連接電機的動力驅動接口;
B1B2L1L2接口:該接口L1和L2配合接地端連接到220VAC;
接地端:該接口是整個控制器的接地端;

裝置的所有接口都具有防插錯功能,因此按照如下圖所示,將主機與速度平臺的所有接口都進行連接。

5.2.1合閘平均速度:
1) 斷口連接
將校準裝置相應的斷口信號連接至被校準儀器。注意A、B、C三相及其對應地的連接,如下圖所示。

2) 合閘信號連接
將校準裝置相應的合閘信號連接至被校準設備。注意合閘信號的正負方向。

3) 安裝位移傳感器
如圖安裝位移傳感器。

注意:
將滑臺手動推到傳感器夾具一端;
位移傳感器安裝應該貼近夾具的底部,保證與電機軌道水平安裝。
1) 選擇合閘
將主機與控制器的兩根電源線都接220VAC。

——選擇合閘試驗——
——設置距離——:根據被校準設備設置傳感器的運動距離;
——設置速度——:根據被檢點選擇速度值;
——開始測試——:此時運動平臺將運動到傳感器夾具的遠端;直至界面提示“等待合閘信號”;
此時操作被校設備發出合閘控制信號,速度平臺將模擬相應的速度帶著傳感器運動。
運動完畢后,界面將顯示合閘試驗的實際運動距離和速度(注意被校準設備平均速度定義與標準器要一致,可以通過設置界面進行設置)。
換向:可以用于切換速度平臺運動的方向,一般設置采用默認的從右往做的運動方向。

5.2.2分閘平均速度:
1) 斷口連接
將校準裝置相應的斷口信號連接至被校準儀器。注意A、B、C三相及其對應地的連接,如下圖所示。

2) 分閘信號連接
將校準裝置相應的合閘信號連接至被校準設備。注意合閘信號的正負方向。

3) 安裝位移傳感器
如圖安裝位移傳感器。

注意:
將滑臺手動推到傳感器夾具一端;
位移傳感器安裝應該貼近夾具的底部,保證與電機軌道水平安裝。
4) 選擇分閘
將主機與控制器的兩根電源線都接220VAC。

——選擇分閘試驗——
——設置距離——:根據被校準設備設置傳感器的運動距離;
——設置速度——:根據被檢點選擇速度值;
——開始測試——:此時運動平臺將運動到原點;直至界面提示“等待分閘信號”;
此時操作被校設備發出分閘控制信號,速度平臺將模擬相應的速度帶著傳感器運動。
運動完畢后,界面將顯示分閘試驗的實際運動距離和速度(注意被校準設備平均速度定義與標準器要一致,可以通過設置界面進行設置)。
換向:可以用于切換速度平臺運動的方向,一般設置采用默認的從右往做的運動方向。

5.2.3設置


參數設置主要用于速度參數的定義,系統默認是的平均速度是分合全程的10%-90%,用戶可以根據被校準儀器的速度定義來設置。
5.2.3.2——位移校準——
該界面主要用于裝置本身位移參數的校準。當處于位移校準界面時,可以手動推動速度平臺的滑塊運動。
5.2.3.3——速度校準——
該界面主要用于裝置本身速度參數的校準,在速度平臺上在相距100mm的地方安裝了兩個光電傳感器。兩個光電傳感器的輸出信號分別對應后面的Q9接口CH1和CH2,通過測量兩個輸出信號的時間間隔來校準速度。
